合金铸铁:适合普通活塞式设备,弹性模量优秀,抗弯能力优秀,耐磨性强
球墨铸铁:适合高温高压活塞式设备,弹性模量强,抗弯能力强,耐磨性强
产品均采用优质铬钼铜合金材料,不为成本妥协,均有钼元素,极大提升耐磨能力

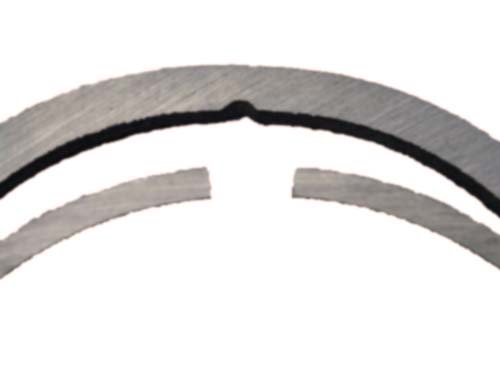

内外圆仿形工艺:国外先进工艺,极大降低活塞环弹力衰减问题,圆度更好,配合搭口工艺更佳
单片精加工:全自动单片精加工,精度更高,圆度更好,磨合更快捷
加工难度大,密封性能优秀,间隙不因磨损而扩大,寿命极长
我们的密封环均采用这种结构,保障客户设备可长期运作的要求,避免质保内产生磨损问题
特殊设备要求的结构,加工困难,精度要求高。
我们已自主研发了相关工艺设备,可以高精度、稳定加工这类开口形式

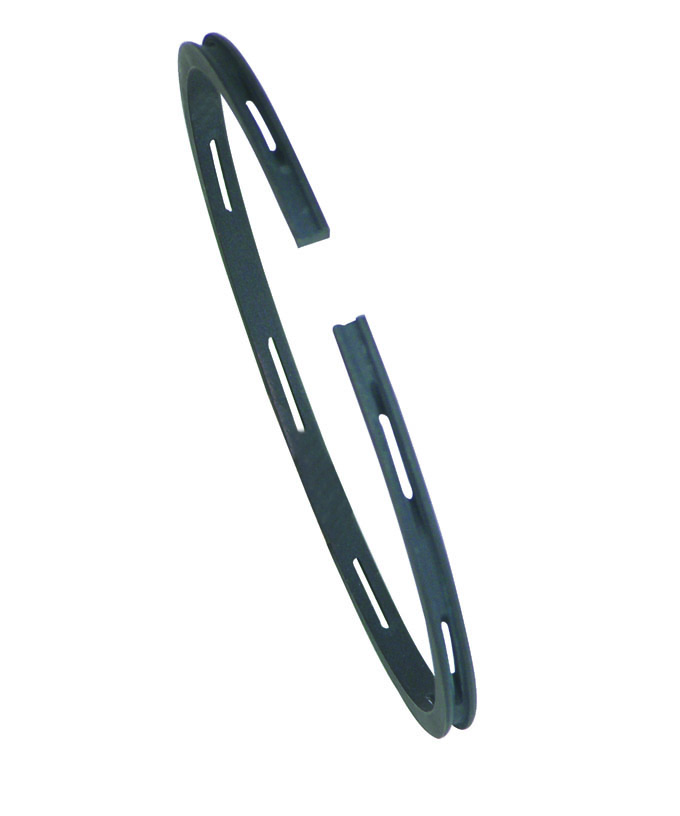

单面倒角、双面倒角开槽油环,仿形工艺,单片精加工,精度高,圆度好,解决油环上下刮油边贴合问题

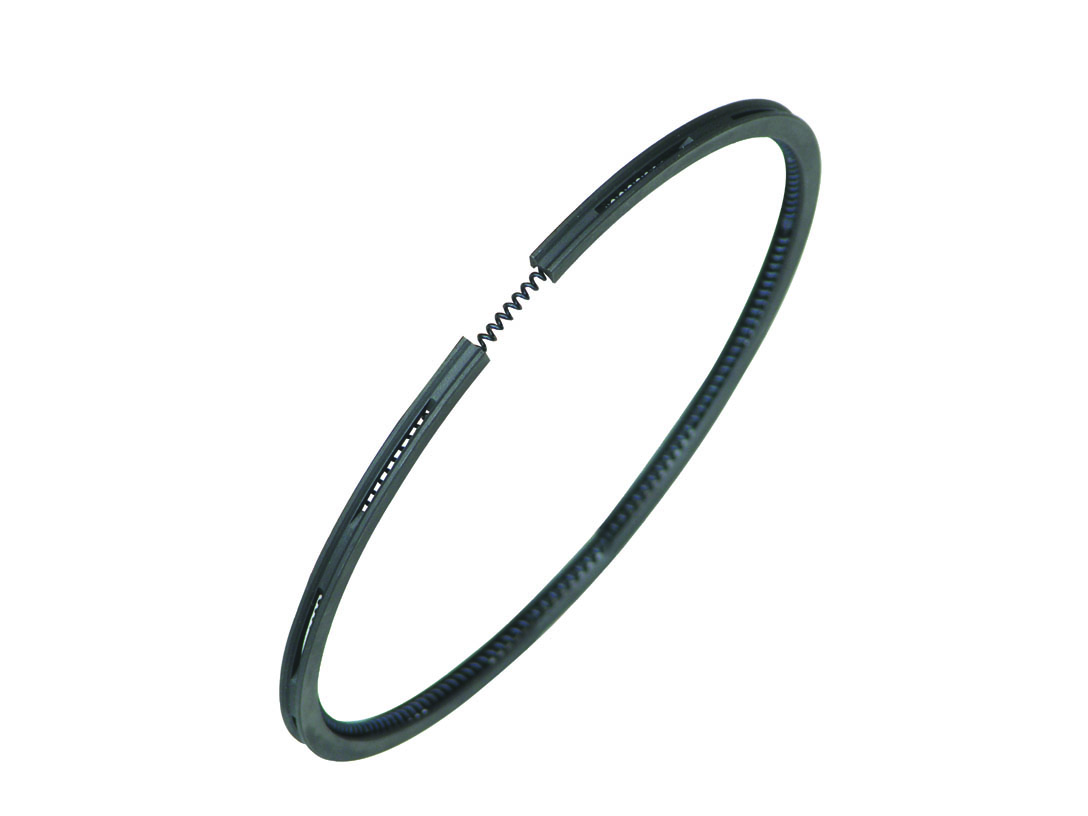

同油环,内撑弹簧,弹力更大

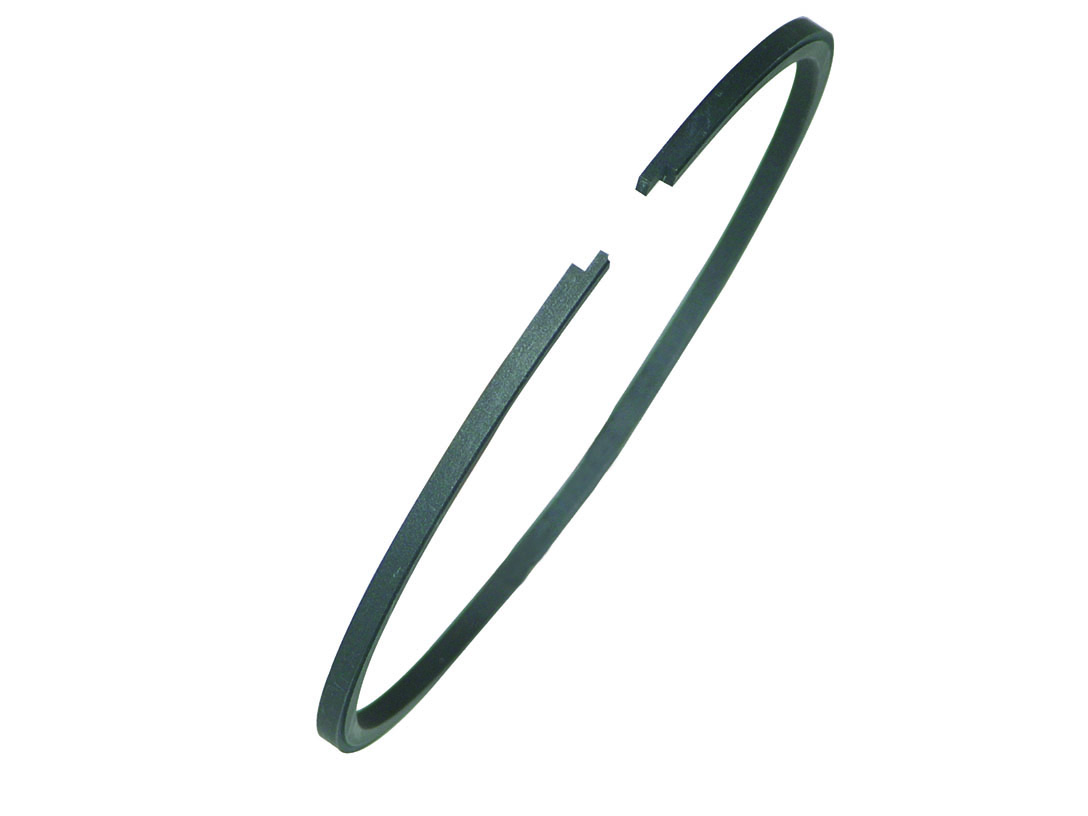

阶梯搭口,推荐产品,间隙不因长时间磨损而加大,极大提升活塞环寿命
仿形工艺,单片加工,刮油效果好,密封效果佳
可提供矩形环,扭曲环,锥扭环,锥面环等多种规格
钩型搭口,特殊设备使用,特殊工艺高精度加工,钩型上下两边搭合后可做到无间隙,非线切割加工
# | 缸径 mm | 高度 mm | 厚度 mm | 名称 |
---|---|---|---|---|
1 | Ф25 | 1.5 | 1.8 | 25平环 |
2 | Ф28 | 2.5 | 1.5 | 28平环 |
3 | Ф34 | 2 | 1.45 | 34平环 |
4 | Ф36 | 2 | 1.7 | 36锥扭环 |
5 | Ф42 | 2 | 2 | 42锥扭环 |
6 | Ф42 | 2.5 | 2 | 42锥扭环 |
7 | Ф42 | 3 | 2 | 42油环 |
8 | Ф45 | 2.5 | 2 | 45锥扭环 |
9 | Ф45 | 4 | 1.9 | 45油环 |
10 | Ф47 | 1.5 | 2 | 47锥扭环 |
11 | Ф47 | 3 | 2 | 47油环 |
12 | Ф47 | 2 | 2 | 47锥扭环 |
13 | Ф47 | 2.5 | 2 | 47油环 |
14 | Ф48 | 2 | 2 | 48锥扭环 |
15 | Ф48 | 3 | 2 | 48油环 |
16 | Ф50 | 2.5 | 2.1 | 50锥扭环 |
17 | Ф50 | 3.5 | 2.1 | 50油环 |
18 | Ф51 | 2.5 | 2.2 | 51锥扭环 |
19 | Ф51 | 3.2 | 2.2 | 51油环 |
20 | Ф55 | 2 | 2.3 | 55锥扭环 |
21 | Ф55 | 2.5 | 2.3 | 55锥扭环 |
22 | Ф55 | 3 | 2.3 | 55油环 |
23 | Ф55 | 3 | 2.3 | 55内撑油环 |
24 | Ф60 | 2.5 | 2.7 | 60锥扭环 |
25 | Ф60 | 4.75 | 2.7 | 60油环 |
26 | Ф65 | 2.5 | 2.6 | 65锥扭环 |
27 | Ф65 | 4 | 2.6 | 65油环 |
28 | Ф75 | 2.5 | 3.15 | 75锥扭环 |
29 | Ф75 | 3 | 2.7 | 75锥扭环 |
30 | Ф75 | 4 | 2.7 | 75油环 |
31 | Ф75 | 5 | 3.15 | 75油环 |
32 | Ф80 | 3 | 3.4 | 80锥扭环 |
33 | Ф80 | 2.5 | 3.4 | 80锥扭环 |
34 | Ф80 | 4.5 | 3.4 | 80油环 |
35 | Ф80 | 4 | 3.4 | 80油环 |
36 | Ф90 | 3 | 3.6 | 90锥扭环 |
37 | Ф90 | 2.5 | 3.6 | 90锥扭环 |
38 | Ф90 | 4.5 | 3.6 | 90油环 |
39 | Ф90 | 4 | 3.6 | 90油环 |
40 | Ф95 | 3 | 4 | 95锥扭环 |
41 | Ф95 | 5 | 4 | 95油环 |
42 | Ф95 | 6 | 4 | 95油环 |
43 | Ф100 | 3 | 3.5 | 100锥扭环 |
44 | Ф100 | 5 | 4 | 100油环 |
45 | Ф105 | 3 | 4 | 105锥扭环 |
46 | Ф105 | 4.5 | 3.35 | 105内撑油环 |
47 | Ф110 | 3 | 3.9 | 110平环 |
48 | Ф110 | 3 | 3.9 | 110锥扭环 |
49 | Ф110 | 4 | 3.7 | 110油环 |
50 | Ф115 | 3.5 | 4.3 | 115锥扭环 |
51 | Ф115 | 4.5 | 4.3 | 115油环 |
52 | Ф120 | 3.5 | 4.25 | 120刮环 |
53 | Ф120 | 5 | 4.25 | 120油环 |
54 | Ф125 | 3.5 | 4.25 | 125锥扭环 |
55 | Ф125 | 5 | 4.25 | 125油环 |
56 | Ф128 | 4 | 3.7 | 128平环 |
57 | Ф130 | 3 | 5 | 130锥扭环 |
58 | Ф130 | 6 | 5 | 130油环 |
59 | Ф140 | 4.5 | 5 | 140锥扭环 |
60 | Ф140 | 4.5 | 5 | 140油环 |
61 | Ф160 | 4 | 5.3 | 160刮环 |
62 | Ф160 | 6 | 5.3 | 160油环 |
63 | Ф210 | 6 | 6.5 | 刮环 |
64 | Ф210 | 6 | 6.5 | 锥扭环 |
